Wymiana rozrządu w silniku CBDB z Grupy VW

Fot. ContiTech

Dwulitrowy silnik common rail oznaczony kodem CBDB stosowany jest między innymi w modelach: VW Golf V i VI, VW Jetta i VW Scirocco. Osiąga duże przebiegi, co wymusza okresową wymianę elementów rozrządu.

W niniejszym artykule omówiony został opracowany przez ekspertów z ContiTech PTG prawidłowy demontaż i montaż układu rozrządu. Usługa wykonana według tych wskazówek jest wygodna dla warsztatowego personelu i nie wiąże się z ryzykiem kosztownych reklamacji. Wymianie w jej ramach powinny podlegać wszystkie części współpracujące z paskiem rozrządu, czyli: rolki napinające, rolki prowadzące, pompa układu chłodzenia oraz wszystkie pozostałe elementy przewidziane przez producenta pojazdu (śruby, nakrętki, uszczelniacze). Niezbędny czas pracy wynosi 2,20 godziny.

Potrzebne narzędzia:

trzpień blokujący wał rozrządu (OE 3359),
trzpień blokujący pompę wysokiego ciśnienia (OE 3359),
narzędzie blokujące (OE T10172, OE T10172/4),
narzędzie blokujące wał korbowy (OE T10050),
klucz nasadowy (OE T10264),
kołek wytyczający (OE T10265).

Wskazówki bezpieczeństwa

Prace przy napędzie rozrządu należy wykonywać tylko po całkowitym ostygnięciu silnika. Przed ich rozpoczęciem trzeba zanotować kody stacji radiowych i odłączyć ujemny zacisk akumulatora.

Ruchome części silnika można obracać wyłącznie poprzez zgodny ze stałym kierunkiem obrotów ruch koła osadzonego na wale korbowym. Wał korbowy i wał rozrządu nie mogą być obracane po zdjęciu łączącego je paska zębatego.

Blokady wału rozrządu nie można używać jako oporu podczas odkręcania i dokręcania koła pasowego.

Podczas obracania wału rozrządu żaden z tłoków nie może znajdować się w górnym martwym punkcie.

Pasek rozrządu należy chronić przed zanieczyszczeniem, szczególnie olejem lub płynem chłodniczym.

Momenty dokręcenia

Wszystkie śruby i nakrętki powinny być wymienione na nowe, nawet wtedy, gdy producent nie sugeruje tego w instrukcji.

Spośród śrub na wale rozrządu tę centralną dokręcamy momentem 100 Nm, a pozostałe 20 Nm + 90°. W przypadku śruby koła pompy wysokiego ciśnienia trzeba zastosować moment 20 Nm, a potem obrót o 90°. Nakrętka rolki napinającej wymaga 20 Nm + 45°, a środkowa i dolna osłona paska zębatego – po 10 Nm.

Śrubę amortyzatora drgań dokręca się, stosując moment 10 Nm i obrót o 90°, a rolkę prowadzącą momentem 50 Nm + 90°.

Demontaż

Po zdjęciu pokrywy silnika należy wymontować filtr paliwa i wyciągnąć wtyczkę czujnika temperatury cieczy chłodzącej. Następnie otwiera się klamrę mocującą, by wymontować górną osłonę paska zębatego, a potem pokrywę obudowy koła z przodu, z prawej strony i pasek wielorowkowy oraz amortyzator drgań.

Przed zdemontowaniem przewodu cieczy chłodzącej trzeba zdjąć dolną i środkową osłonę paska zębatego.

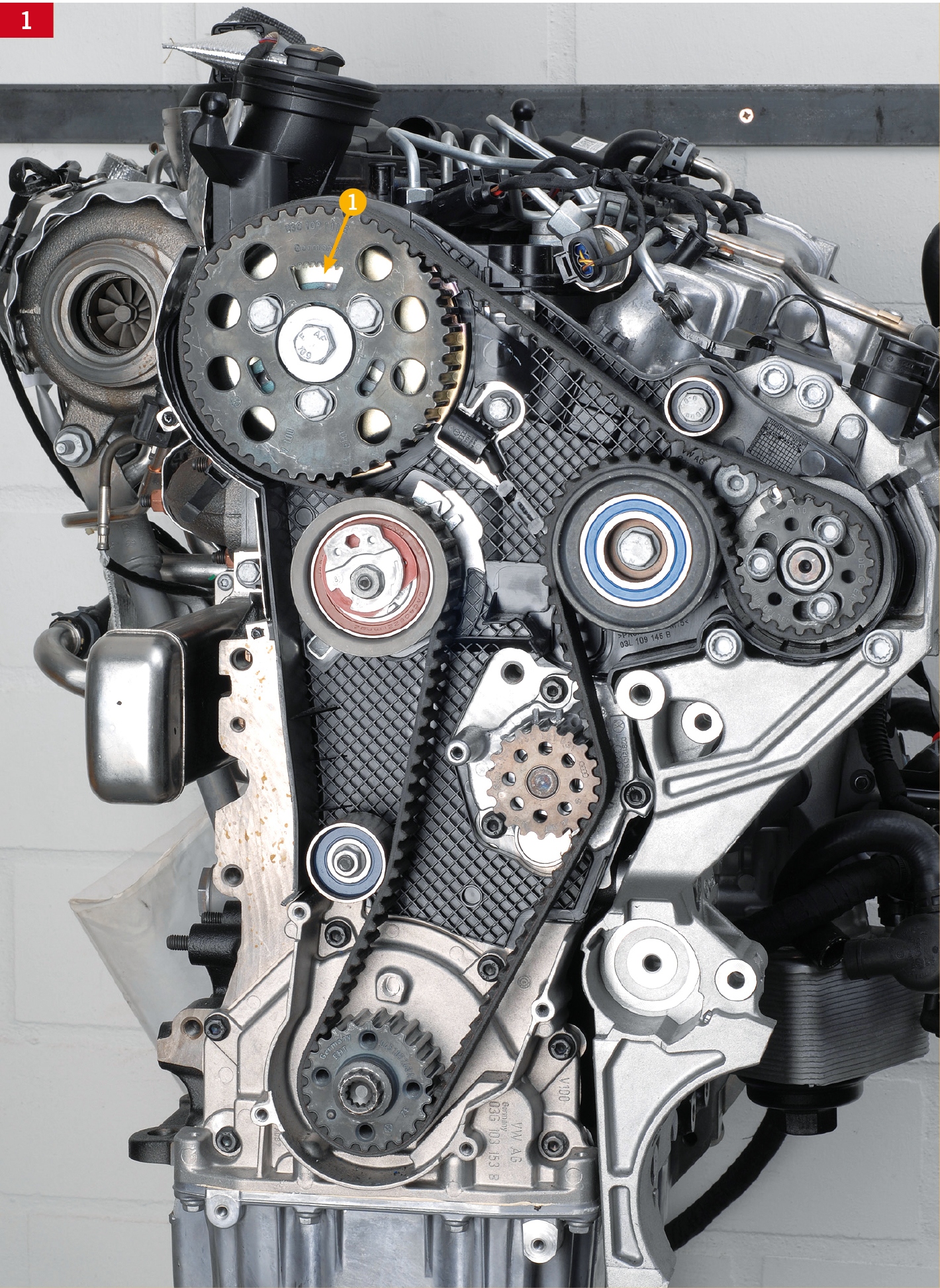

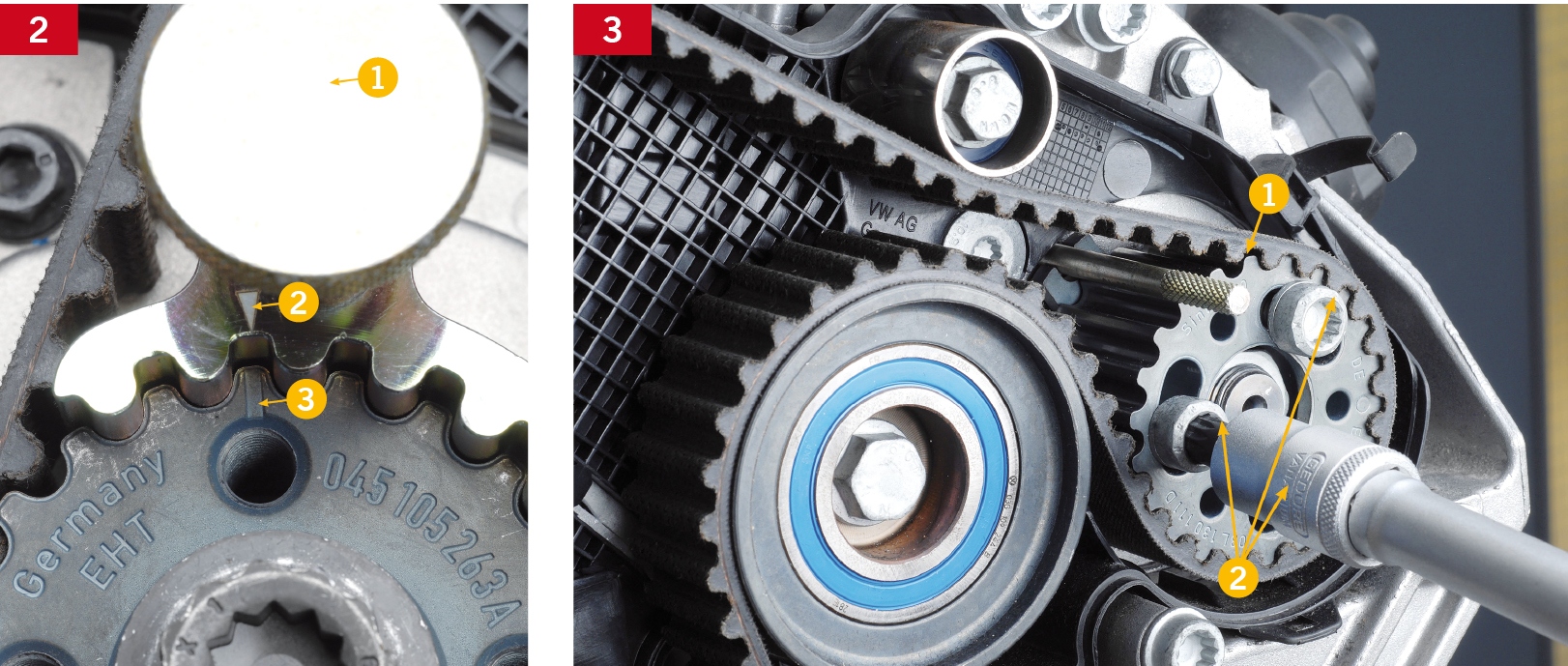

Kolejną operacją jest ustawienie wału korbowego w GMP pierwszego cylindra. Trzeba przy tym zwrócić uwagę na znaczki: 1 na rys. 1 (powinien być widoczny w okienku znajdującym się w górnej pozycji) oraz 2 i 3 na rys. 2 (po założeniu narzędzia 1 blokującego wał korbowy (OE T 10050) muszą one znajdować się w jednej linii), a blokada zębata powinna być wsunięta do oporu.

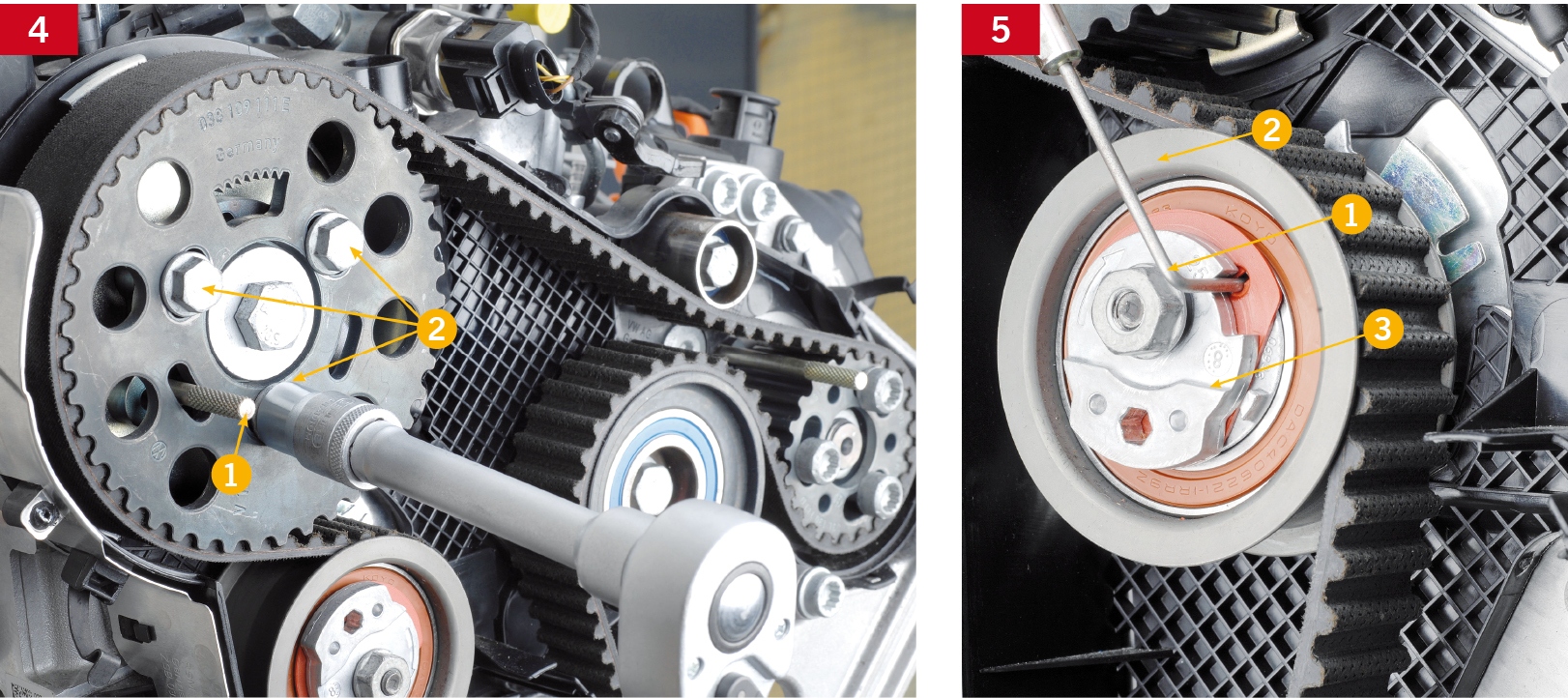

Kołki blokujące 1 zakłada się na koło pompy wysokiego ciśnienia i na wał rozrządu w sposób pokazany na rys. 3 i 4. Po zablokowaniu pompy luzuje się śruby 2 na jej kole pasowym (rys. 3), podobnie jak śruby 2 na kole wału rozrządu (rys. 4).

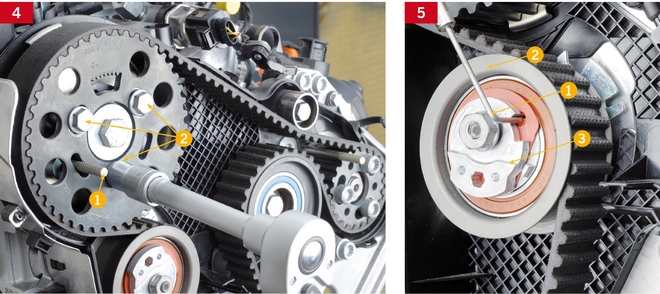

Użycie narzędzia blokującego (OE T 10172, OE T 10172/4) umożliwia poluzowanie nakrętki rolki napinającej 1 (rys. 5 i 6). Potem trzeba przekręcić mimośród rolki napinającej 3 (rys. 5) wraz z częścią 2 zaznaczoną na rys. 6 kluczem imbusowym w kierunku przeciwnym do ruchu wskazówek zegara, aż do pozycji, w której odsłoni się otwór blokujący rolki napinającej 2 i będzie można zablokować ją za pomocą specjalnego narzędzia (rys. 5).

Następnie przekręca się mimośród rolki napinającej za pomocą klucza imbusowego w kierunku zgodnym z ruchem wskazówek zegara, zwracając uwagę na ogranicznik maksymalnego obciążenia 2 zaznaczony na rys. 6. Potem trzeba dokręcić lekko nakrętkę rolki napinającej oznaczonej jako 1 na rys. 5 i 6, aby zdjąć pasek zębaty (najpierw z rolki prowadzącej, później z kół zębatych).

Montaż

Na początku tej operacji występ płyty podstawy rolki napinającej powinien znajdować się w wycięciu 1 pokazanym na rys. 7. Należy też sprawdzić znaczniki GMP, by w razie potrzeby skorygować ich ustawienie. Rolka napinająca musi być ustawiona i zablokowana kołkiem wytyczającym (OE T 10265) przy swym prawym ograniczniku. Koło wału rozrządu i koło pompy wysokiego ciśnienia wymagają wówczas obrócenia w kierunku zgodnym z ruchem wskazówek zegara, aż do ogranicznika, by można było pasek zębaty założyć prawidłowo w kolejności: wał korbowy, rolka napinająca, wał rozrządu, pompa cieczy chłodzącej, pompa wysokiego ciśnienia.

Potem poluzować trzeba nakrętkę rolki napinającej, zwracając uwagę na właściwe jej położenie i usunąć narzędzie specjalne (kołek wytyczający).

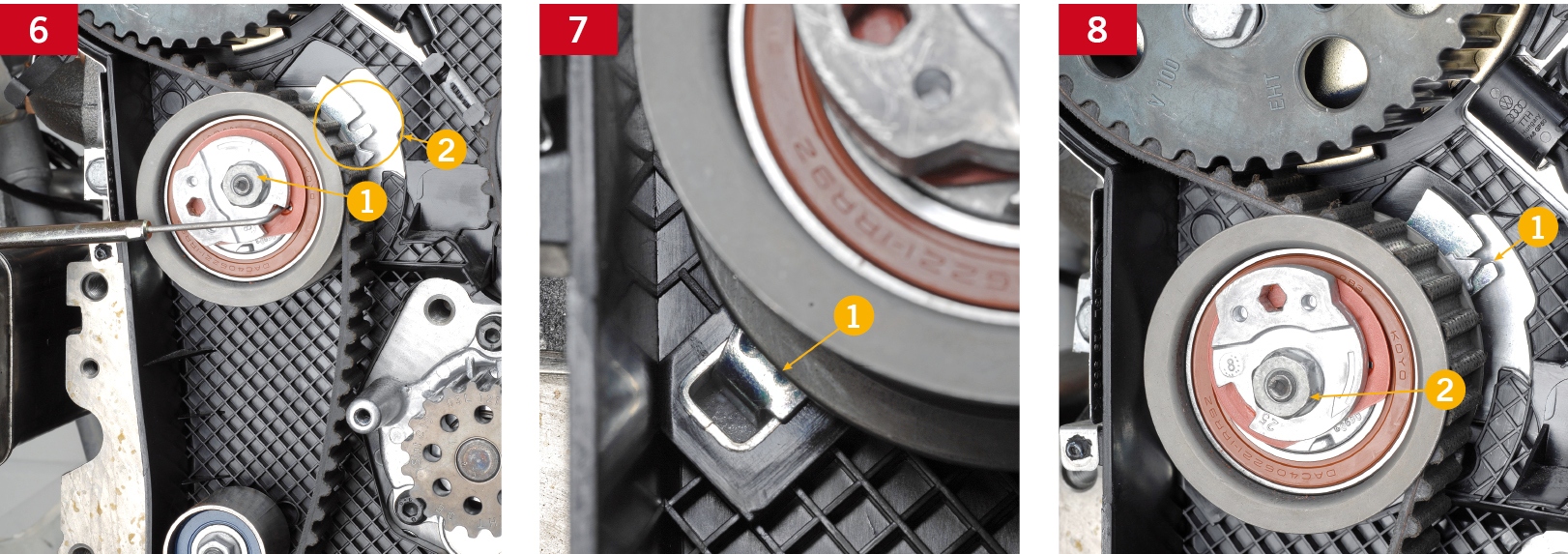

Następnie obraca się mimośród rolki napinającej za pomocą klucza imbusowego w kierunku zgodnym z ruchem wskazówek zegara (według strzałki). Skutkiem tego wskazówka rolki napinającej powinna znaleźć się naprzeciwko wycięcia 1 płyty podstawy (rys. 8). Konieczne jest jednak dopilnowanie, by nakrętka rolki napinającej 2 nie obracała się razem z mimośrodem. Po uzyskaniu właściwej pozycji nakrętkę należy dokręcić.

Podczas dokręcania śrub 2 na kole wału rozrządu (rys. 4) należy je przytrzymać narzędziem blokującym (OE T 10172, OE T 10172/4), aby nie przekręciło się w kierunku przeciwnym do ruchu wskazówek zegara.

W dalszej kolejności dokręca się śruby 2 na kole pompy wysokiego ciśnienia (rys. 3) i wyjmuje kołki blokujące 1 oba te koła pasowe (rys. 3 i 4). Czynności montażu rozrządu kończy usunięcie narzędzia 1 blokującego wał korbowy (rys. 2).

Dalszy montaż winien odbywać się w kolejności odwrotnej do demontażu, co dotyczy m.in. założenia paska wielorowkowego do napędu urządzeń pomocniczych i podłączenia akumulatora.

Później pozostaje już tylko uruchomić silnik i skontrolować jego działanie, odczytać i ewentualnie wykasować zapisy usterek z pamięci jednostki sterującej, dokonać próbnej jazdy i wypełnić dokumentację przeprowadzonej wymiany napędu rozrządu.

Artykuł autoryzowany przez ContiTech Polska
