Systemy monitorowania ciśnienia w kołach TPMS (tire pressure monitoring system) pojawiły się jako wyposażenie OEM w samochodach z oponami pozwalającymi na kontynuację jazdy po ich uszkodzeniu.

Własne konstrukcje opon odpornych w pewnym stopniu na utratę ciśnienia pojawiły się w ubiegłym stuleciu w ofertach takich globalnych producentów ogumienia, jak Goodyear, Michelin, Bridgestone i Pirelli. Wszystkie zapewniały po przebiciu możliwość dojazdu z prędkością nie większą niż 80 km/h do niezbyt odległego serwisu. Kłopot polegał jednak na tym, iż sam moment awarii był dla kierowcy trudny do zauważenia, co przy przekroczeniu dopuszczalnej prędkości lub bezpiecznego zasięgu stawało się bardzo niebezpieczne. Tak pojawiła się konieczność zastosowania odpowiednich systemów ostrzegawczych. Innym ważnym powodem wprowadzenia TPMS, również przy standardowych oponach, było nagminne zaniedbywanie przez kierowców okresowych kontroli ciśnienia w ogumieniu.

Rys. 1

Produkcję tych systemów podjęło równocześnie wielu specjalistycznych producentów, lecz każdy z nich wykorzystywał przy tym odmienne rozwiązania mechaniczne, elektroniczne i programistyczne. Każdy miał też swoich odbiorców pośród samochodowych marek. Dzięki temu urządzenia o identycznych funkcjach wykazywały całkowitą niekompatybilność w zakresie diagnozowania i napraw. Obecnie, w wyniku działania rynkowej konkurencji, liczba dostawców TPMS do fabrycznego wyposażenia samochodów OEM zmniejszyła się znacznie, lecz wciąż rywalizują na tym polu firmy: Siemens, Pacific, Beru i Schrader. Są to producenci bądź elektroniki pokładowej (pierwszy i trzeci), bądź zaworów (drugi i czwarty).

Rys. 2

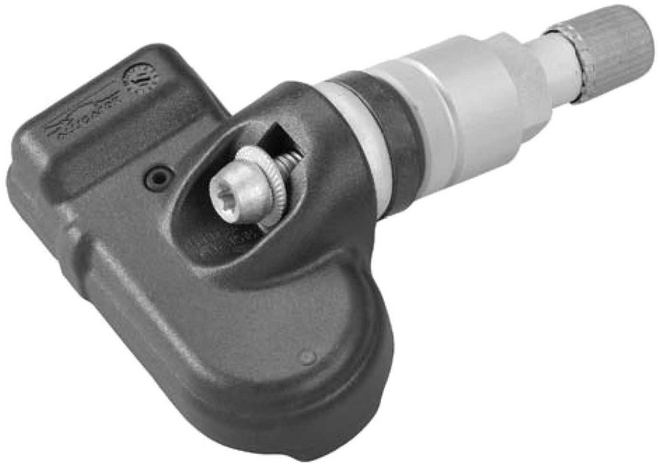

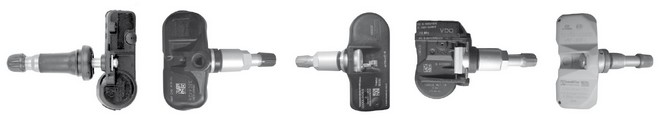

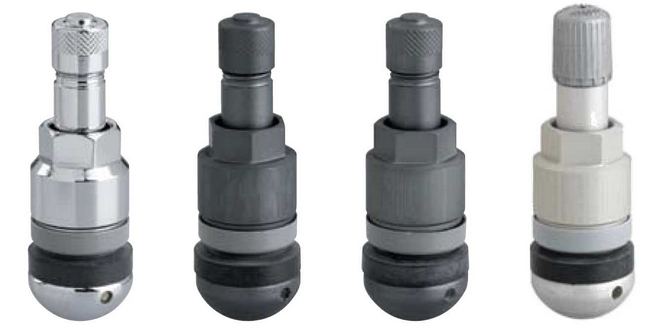

Część mechaniczna układu, czyli zawór, jest zawsze niemal identyczna (rys. 1), gdyż reguluje to standard ETRTO, natomiast część elektroniczna, czyli czujnik temperatury i ciśnienia oraz nadajnik radiowy z baterią zasilającą, są umieszczane przez poszczególnych wytwórców w różnych obudowach (rys. 2 i 3). Czujniki te kontaktują się z jednostką centralną drogą radiową na jednej z dwu częstotliwości: 315 lub 433 MHz.

Rys. 3

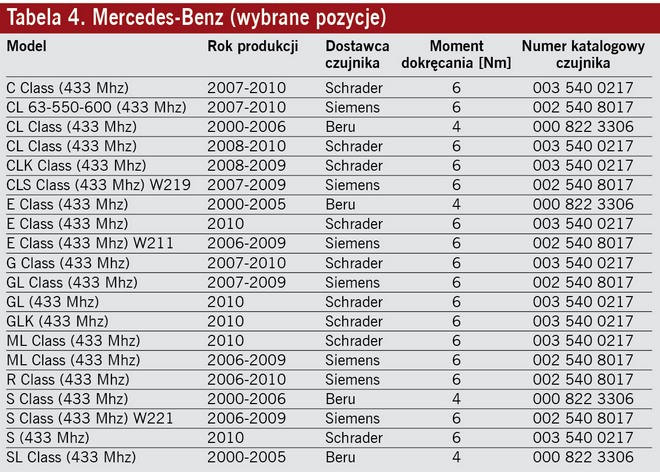

W przypadku awarii czujnika można go zastąpić jedynie identycznym produktem tej samej marki. Zawory dają się zamieniać niemal dowolnie. Po dokonanej wymianie należy czujnik skomunikować z centralną jednostką systemu oraz "przypisać" mu pozycję odnoszącą się do konkretnego koła w samochodzie. Do tej czynności używa się przeważnie programatora lub testera dostarczanego przez tego samego producenta, co pozostałe części TPMS. Dodatkowe problemy pojawiają się, gdy jedna marka samochodów korzysta z dostaw kilku producentów czujników (tabela 4).

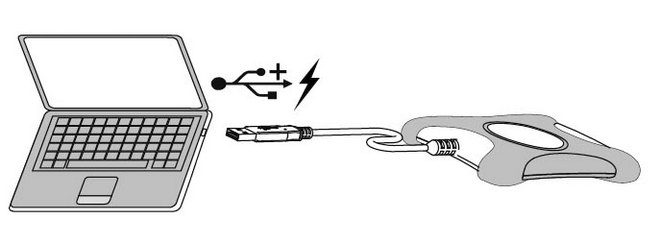

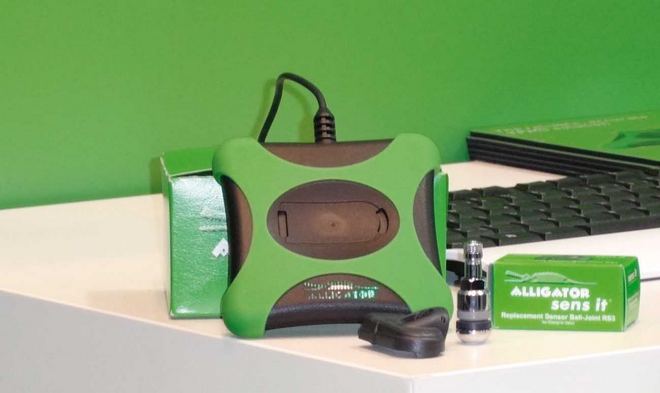

Prawdziwą rewolucję wprowadziła w tym zakresie niemiecka firma Alligator Ventilfabrik, największy w Europie dostawca zaworów do kół. Jej kompleksowe rozwiązanie polega na zastępowaniu dowolnych uszkodzonych czujników nowymi, uniwersalnymi, dostarczanymi przez Alligatora. Nowy zawór z czujnikiem, przewidziany do współpracy z konkretnym kołem samochodu, programuje się za pomocą firmowej aplikacji sens.it(tm) zainstalowanej na PC. Programator podłączony do komputera wgrywa wówczas do nowego czujnika oprogramowanie identyczne z poprzednio używanym w tym kole (rys. 5 i 6).

Rys. 5

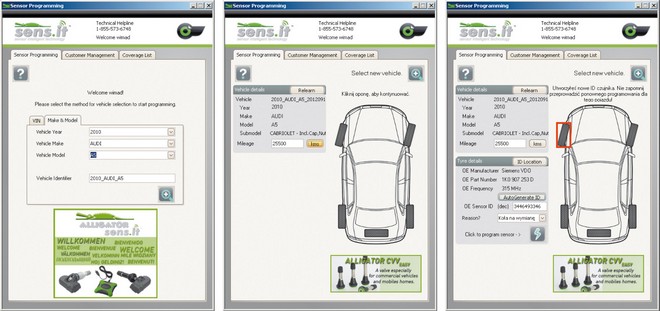

Po wprowadzeniu w okno dialogowe danych pojazdu (według kolejności przedstawionej na rysunku 7) i kliknięciu ikony "błyskawicy" – rozpoczyna się programowanie czujnika TPMS.

Rys. 6

Później pozostaje już tylko mechaniczne połączenie zaworu z obręczą i zamontowanie opony bez uszkodzenia czujnika. W przypadku opon niskoprofilowych 35 lub niższych, a tym bardziej typu RunFlat, bywa to zadaniem trudnym. Kompletne już koło należy, oczywiście, zamontować w samochodzie.

Czujniki sens.it^TM firmy Alligator mogą być później ponownie inicjowane i przypisywane do innych kół samochodu za pomocą różnych znanych testerów diagnostycznych takich producentów, jak: ATEQ, OTC/SPX/Bosch czy K-Tool i wielu innych.

Rys. 7

Istotną zaletą systemu sens.it^TM jest zawartość bazy danych, odpowiadająca ok. 90% marek samochodów stosujących TPMS. Aktualizacja jest bezpłatna, opłaty licencyjne nie obowiązują. Cena uniwersalnego czujnika wynosi 30-45 euro, a zaworu – ok. 2 euro, podczas gdy komplet zaworu z czujnikiem do konkretnej marki i modelu pojazdu kosztuje około 100 euro, a w Polsce w przypadku szczególnie renomowanych marek – nawet 900 złotych!

Ważną zaletą dla warsztatów jest także minimalizacja zapasów czujników i zaworów, gdyż potrzebne są, i to w niewielkiej ilości, tylko "czyste", tzn. niezaprogramowane czujniki, przystosowane do częstotliwości 315 i 434 MHz. Nie potrzeba kilkudziesięciu rodzajów do poszczególnych typów samochodów. Znaczne ułatwienie – nieprawdaż?

Na koniec chciałoby się wyrazić nadzieję, iż może ogólna koncepcja tego błyskotliwego rozwiązania znajdzie naśladowców i w innych sferach motoryzacyjnej techniki, cierpiącej obecnie na wielki niedobór elementarnej nawet unifikacji komponentów. Jednak starania producentów, konstruktorów i stylistów zdają się zmierzać w dokładnie przeciwnym kierunku.

W latach pięćdziesiątych zeszłego stulecia wiele części z samochodu Warszawa pasowało nie tylko do Syrenki, Nysy i Żuka, lecz także do krajowych ciężarówek i autobusów. Łatwo to uznać za dowód ubóstwa oferty naszego znacjonalizowanego przemysłu, ale jest przykład inny, wręcz przeciwstawny. Otóż w tym samym czasie w Stanach Zjednoczonych rozbity reflektor można było wymienić na każdej stacji benzynowej, ponieważ był on dokładnie taki sam w luksusowym Cadillacu, jak w terenowym Jeepie i wszystkich pozostałych, jakże rozmaitych samochodach konkurujących ze sobą marek... I komu to przeszkadzało?
