Awarie przewodów zapłonowych

Nowoczesne, elektronicznie sterowane systemy zapłonowe pracują na ogół bezawaryjnie bez konieczności częstej obsługi. Ewentualne ich usterki mają najczęściej związek z uszkodzeniami przewodów wysokiego napięcia.

Mikroprocesorowe sterowniki zapłonu odznaczają się trwałością wystarczającą na cały okres eksploatacji pojazdu. Świece nie wymagają już okresowego czyszczenia ani regulacji odstępu elektrod, a wymienia się je nie częściej niż co kilkadziesiąt tysięcy przejechanych kilometrów. A przewody? Wciąż niestety i to nawet wśród samochodowych profesjonalistów dominuje pogląd, że one nie ulegają eksploatacyjnemu zużyciu.

To błędne przekonanie podtrzymują też niektórzy producenci opatrujący kable gwarancją wydłużoną nawet do 5 lat. To jest nieuczciwe, bo nieuzasadnione rzeczywistą trwałością tych produktów. Takie czynniki, jak: wibracje, znaczne zmiany napięć i temperatur, kontakt z wilgocią, olejem, ozonem i paliwem, przyspieszają nieuchronne procesy starzenia. Pod ich wpływem, z biegiem czasu i stosownie do intensywności użytkowania pojazdu, przewód zapłonowy pęka, jego izolacja staje się szorstka i porowata, a metalowe końcówki ulegają korozji, zwłaszcza w przypadku przewodów z rdzeniem węglowym. Wszystko to wpływa na osłabienie lub zanikanie iskier zapłonowych i zakłóca prawidłowy przebieg procesów spalania.

Zły stan przewodów zapłonowych powoduje niestabilną pracę silnika, szczególnie przy większych jego obciążeniach i utrudnione rozruchy przy mglistej, wilgotnej pogodzie. W profesjonalnym warsztacie najbardziej odpowiednim przyrządem do szczegółowego diagnozowania układu zapłonowego jest oscyloskop. Uwidocznione na ekranie tego przyrządu wartości napięć wtórnych (pomiędzy elektrodami świec) powinny być dla wszystkich cylindrów identyczne i zgodne z występującymi na oscylogramie wzorcowym, dostarczonym przez producenta pojazdu.

Diagnostyka samochodów osobowych

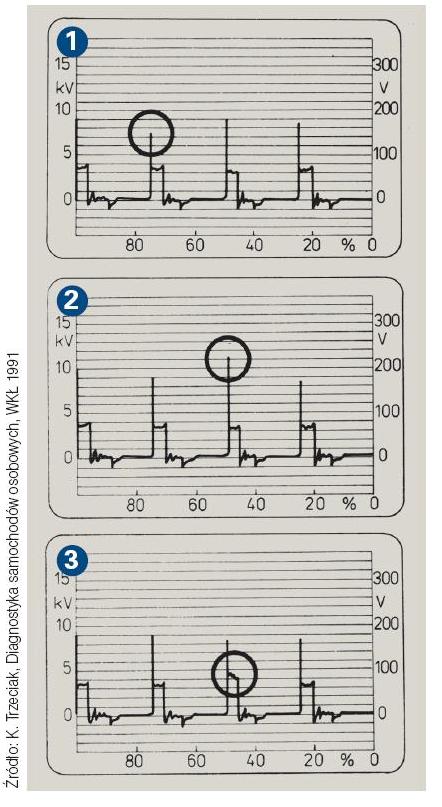

Zbyt niskie napięcie (w jednym, kilku bądź wszystkich) obwodach wtórnych może oznaczać: za małą przerwę między elektrodami świecy, zanieczyszczenie tych elektrod lub niedostateczną oporność izolacji przewodów zapłonowych. Ponieważ współczesne, odpowiednio dobrane i terminowo wymieniane świece zapłonowe są niepodatne na wspomniane tu usterki, przyczyną niedostatecznego napięcia, a tym samym za słabej iskry, może być jedynie przewód zapłonowy (oscylogram 1).

Zbyt wysokie napięcie (w jednym, kilku bądź wszystkich) obwodach wtórnych oznacza z reguły: za dużą przerwę między elektrodami świecy lub przerwę (przerwy) w obwodzie zapłonowym. Pierwszą przyczynę eliminujemy z podanych uprzednio względów, więc pozostaje tylko druga, polegająca najczęściej na uszkodzeniu rdzenia albo na obluzowaniu lub korozji końcówek przewodu (oscylogram 2).

Napięcie malejące podczas przeskoku iskry zapłonowej, wyrażające się na oscylogramie krótkim, opadającym w dół odcinkiem linii wykresu, ma zwykle za przyczynę uszkodzenie opornika przeciwzakłóceniowego, połączonego szeregowo z przewodem o rdzeniu miedzianym. W przewodach ze rdzeniem węglowym albo ferrytowym oporność przeciwzakłóceniowa rozłożona jest na całej ich długości, więc występowanie takiego zjawiska wiąże się z uszkodzeniem izolacji (oscylogram 3).

Jak łatwo zauważyć, omówione tu usterki dotyczą (w mniejszym stopniu ferrytowych, w większym - pozostałych) wszystkich stosowanych dziś konstrukcji przewodów zapłonowych. Wszystkie w związku z tym wymagają regularnej serwisowej wymiany. Za optymalną jej częstotliwość można przyjąć cykle co trzy lata lub co 50 tys. km przebiegu pojazdu. W samochodach zasilanych gazem warto przewody wymieniać częściej, czyli co 30 tys. km.
