Instrukcja Tegum w 12 punktach przedstawia cały proces demontażu i montażu tulei Segera

Montaż i demontaż tulei z wewnętrznym pierścieniem Segera nie jest czynnością trudną ani skomplikowaną. Wymaga jednak zachowania odpowiedniej procedury. Opracowana przez firmę Tedgum instrukcja nr 30 prowadzi mechanika krok po kroku.

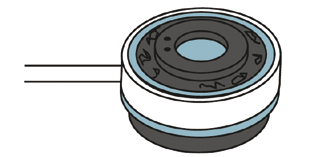

1. Gniazdo wraz ze starym wkładem. Należy się go pozbyć, aby umożliwić wprasowanie nowego.

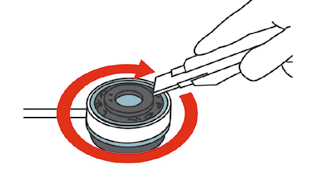

2. Wycinamy starą gumę, aby umożliwić dalsze czynności.

3. Prawidłowo wycięta guma.

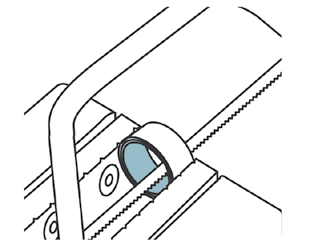

4. Wykonujemy nacięcie na wewnętrznej części tulei siedzącej w gnieździe w dwóch miejscach naprzeciw siebie. Należy uważać, aby nie naciąć gniazda.

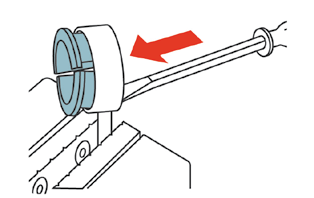

5. Wypychamy starą tuleję zewnętrzną z gniazda.

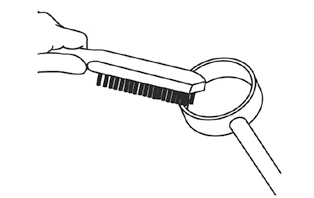

6. Oczyszczamy gniazdo z resztek.

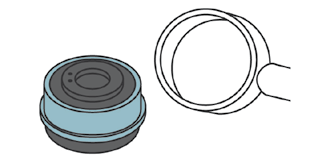

7. Prawidłowo oczyszczone gniazdo do wprasowania nowego wkładu.

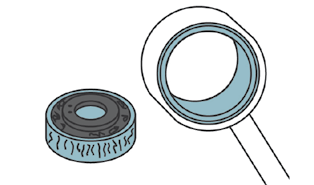

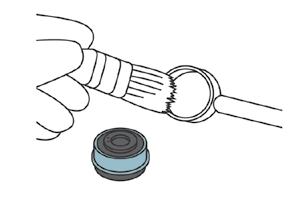

8. Nałożenie smaru grafitowego na wewnętrzną powierzchnię gniazda i zewnętrzną powierzchnię nowego wkładu Tedgum^®.

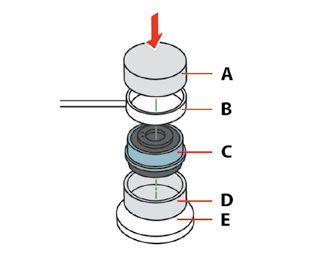

9. Wprasowanie nowego wkładu do gniazda cięgna: A – prasa, B – ramię cięgna, C – nowy wkład, D – tuleja pomocnicza, E – podkładka.

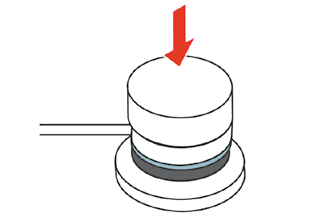

10. Wprasowujemy wkład do momentu oparcia się kołnierza wkładu na gnieździe cięgna.

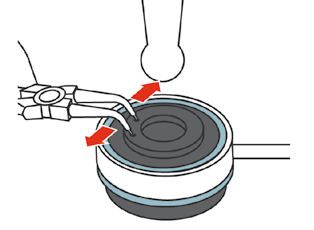

11. Rozpieramy pierścień Segera szczypcami, aby umożliwić zamontowanie cięgna na przegubie kulowym.

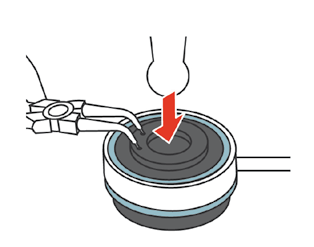

12. Ostatnia czynność: montujemy cięgno wraz z nowym wkładem na przegubie kulowym.
